Hvordan reducerer en keramisk transportørløber båndslid og forlænger transportørens oppetid i tunge operationer?

Hvorfor svigter traditionelle transportører under slibende belastninger?

Transportørhjul er de mest talrige roterende komponenter i ethvert bulkmaterialehåndteringssystem. En enkelt landtransportør kan bære tusindvis af ruller langs sin længde, der hver understøtter båndet og dets last gennem kontinuerlig rotation. Når disse ruller forringes, strækker konsekvenserne sig langt ud over selve tomgangshjulet. Bælteforskydning, øget friktion, materialespild, strukturel træthed og uplanlagte nedlukninger følger i rækkefølge, og hvert trin af nedbrydning accelererer det næste.

Grundårsagen til for tidlig tomgangsfejl i slibende applikationer er en kombination af mekanisk slid og miljøangreb. Stålskaller, selv dem med beskyttende belægninger, mister gradvist materiale, når hårde partikler såsom kul, malm, klinker og slagger passerer over deres overflader. Da skallen slides ujævnt, kan den udvikle en skarp kant, der virker som et blad mod bæltets bunddæksel. Når skader på båndet begynder, eskalerer omkostningerne til afhjælpning hurtigt, og transportørens tilgængelighed lider.

Tre tilstande til tomgangsforringelse i barske miljøer

• Slibende skalslid:Hårde mineralpartikler, der er trukket ind mellem båndet og tomgangsoverfladen, fungerer som et slibemedium, der gradvist fortynder rullevæggen og skaber overfladeujævnheder, der overfører spænding til båndet.
• Ætsende angreb:Sur eller basisk fugt, almindelig i kulhåndtering, gødningsproduktion og kysthavne, korroderer ståloverflader, accelererer materialetab og svækker den strukturelle integritet.
• Lejeforurening:Støvindtrængning gennem utilstrækkelige tætninger fører til nedbrydning af smøremiddel, lejer fastlåst og fuldstændigt tomgangsfejl. En fastlåst medløber roterer ikke længere og bliver til et stationært slidpunkt, der hurtigt beskadiger bæltet.

Hver fejltilstand sammensætter de andre. En korroderet overflade er mere modtagelig for tab af slid. En slidt overflade genererer mere støv, der trænger ind i lejerne. Et beslaglagt leje forvandler løbehjulet fra et støtteelement til en ødelæggende forhindring. At bryde denne cyklus kræver en materialeløsning, der adresserer alle tre vektorer samtidigt i stedet for at behandle dem som separate vedligeholdelsesproblemer.

De skjulte omkostninger ved bælteskader

Ingeniører vurderer ofte tomgangshjul som en forbrugsvarelinje, men den sande økonomiske vægt sidder med bæltet. Et transportbånd repræsenterer en af ​​de største enkeltstående kapitalgenstande i et bulkhåndteringssystem, og dets udskiftning kræver længere nedetid, tungt løfteudstyr og kvalificeret splejsningsarbejde. Når en slidt tomgangsskal udvikler en skarp kant, fjerner den bånddækselmateriale med en accelererende hastighed. Den resulterende bælteskade er sjældent synlig, før dækslet er kompromitteret nok til at blotlægge slagtekroppen.

Ved operationer med høj tonnage kan et bælte, der ellers ville levere et årti af service, svigte på det halve af den tid, når slid-induceret slid ikke er kontrolleret. Dette er grunden til, at valg af tomgangshjul skal behandles som en beslutning om selebeskyttelse, ikke blot en beslutning om rulleanskaffelse. Overfladetilstanden for hver medløber i bæreløbet har direkte indflydelse på, hvor længe bæltet overlever.

Belastningsfordeling og rullegeometri

Tomgangsfejl er ikke udelukkende et materialespørgsmål. Truggeometri, afstand og justering bestemmer, hvordan belastningen fordeles over bæltet, og hvor meget kontakttryk hver rulle oplever. Når tomgangshjulene har for stor afstand, eller når en rulle sidder lavere end dens naboer, falder båndet ind i mellemrummet, hvilket øger lokal belastning og accelererer slid på både båndet og den berørte rulle.

• Korrekt rendevinkel:Tilpasning af trugvinklen til materialets hvilevinkel forhindrer lastskift og reducerer kantbelastning på de ydre ruller.
• Konsekvent rullehøjde:En rulle, der sidder selv et par millimeter lavt, bliver et slidfokuspunkt, der absorberer uforholdsmæssig belastning fra bæltet.
• Korrekt afstand:Bæretromlerafstanden skal tage højde for bæltets vægt, materialevægten og den nedbøjningsgrænse, der holder bæltet inden for acceptable spændingstærskler.
• Opstillingsdisciplin:En transportørramme, der er ude af firkant, tvinger båndet til at køre mod tomgangsflanger, hvilket genererer friktion og for tidlig svigt på begge sider.

Hvad gør keramiske transportører modstandsdygtige over for slid og korrosion?

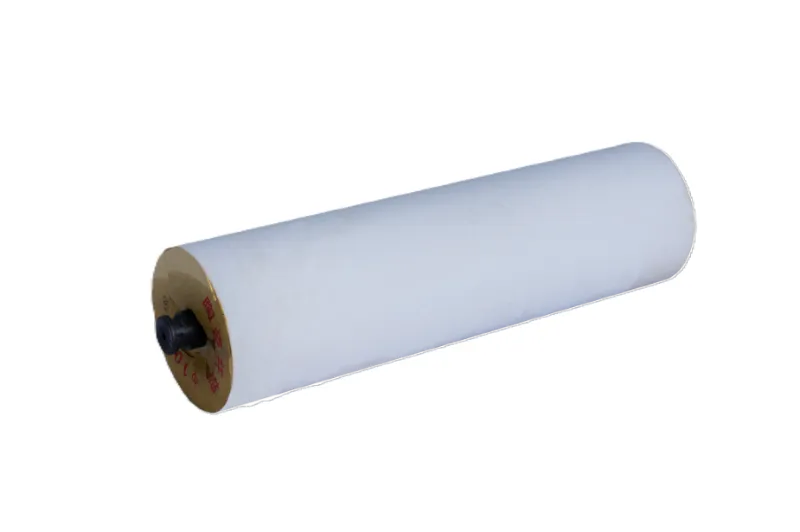

Keramiske tomgangsskaller er fremstillet af aluminiumoxid, et materiale med en hårdhed, der nærmer sig diamantens hårdhed på Mohs-skalaen. Keramikken er dannet gennem højtemperatursintring, hvilket giver en tæt, ikke-porøs overflade, der modstår både mekanisk slid og kemisk angreb. I modsætning til stål, som er afhængig af overfladebelægninger til beskyttelse, er den keramiske rulles slidstyrke iboende for dens bulkmateriale, så den kan ikke ridses igennem til et blødere underlag.

Materialeegenskaber, der definerer ydeevne

Tabellen ovenfor fremhæver en kritisk skelnen. Keramik overgår ikke kun stål i en enkelt dimension. Den leverer en kombination af hårdhed, kemisk inerthed og overfladeglathed, som intet metallisk eller polymeralternativ matcher samtidigt. Den keramiske overflade danner også en stabil oxidfilm, der modvirker materialets vedhæftning, så klæbrig eller fugtig last ikke samler sig på rullefladen og kaster bæltet ud af justering.

Overfladeteknik og materialefrigivelse

Adhæsion er en undervurderet årsag til tomgangsfejl. I applikationer, der håndterer ler, våde kul eller mineralske koncentrater, kan materialet klæbe til stålrulleoverflader og danne et klumpet lag, der ændrer den effektive diameter af tomgangshjulet. En rulle med en opbygget klump roterer ujævnt, fremkalder båndvibrationer og kan tvinge båndet til at spore til den ene side. Operatører reagerer ofte ved at øge spændingen eller justere træningshjulene, hvilket maskerer symptomet i stedet for at løse det.

Den lave overfladeenergi af en poleret keramisk skal reducerer denne vedhæftning dramatisk. Materiale, der ellers ville klæbe til en ståloverflade, falder under tyngdekraften og den naturlige bøjning af bæltet. Over tid betyder det færre manuelle rengøringsindgreb, mere ensartet remsporing og lavere drivkraftforbrug, fordi remmen ikke løftes over ophobet affald.

Leje- og tætningsdesign i keramiske ruller

En keramisk skal er kun så god som lejesamlingen inde i den. Keramiske ruller af høj kvalitet bruger præcisionsbearbejdede lejehuse, labyrintforseglinger og i nogle designs flere tætningstrin for at udelukke støv og tilbageholde fedt. Lejehulrummet er typisk fyldt med et højkvalitets lithium eller syntetisk smøremiddel valgt til driftstemperaturområdet.

• Labyrintforsegling:Berøringsfrie tætningsbaner skaber en snoet rute, der blokerer for støvpartikler, mens den tillader akslen at rotere frit.
• Læbetætningsbackup:En sekundær kontakttætning giver en sidste barriere under ekstremt støvede forhold.
• Fedttilbageholdelse:Korrekt pakkede lejer opretholder en smørefilm, der forhindrer metal-til-metal-kontakt og varmeopbygning.
• Skaft materiale:Korrosionsbestandigt akselstål forhindrer akslen i at ruste og sætte sig fast inde i lejeboringen.

Hvordan kan keramiske tomgangshjul sammenlignes med stål- og kompositalternativer?

Valg af et tomgangsmateriale kræver afvejning af flere ydelseskriterier mod de specifikke krav til applikationen. Sammenligningen nedenfor trækker på feltobservationer fra tunge operationer inden for minedrift, cement og havnehåndtering, hvor tomgangspålidelighed direkte påvirker systemets tilgængelighed og vedligeholdelsesarbejde.

Sammenligning af levetid og bæltebeskyttelse

Dataene fortæller en sammenhængende historie på tværs af brancher. I cementproduktionslinjer har keramiske valser vist en levetid på op til 80.000 timer, cirka fire til fem gange så høj som for konventionelle stålhjul. I kysthavneapplikationer betyder korrosionsimmuniteten af ​​keramik, at valserne ikke behøver beskyttende belægninger, som i sidste ende ville svigte. Ved kulhåndtering holder den reducerede vedhæftning båndene til at spore korrekt uden konstant operatørindgreb.

Støj, vibrationer og energiforbrug

Støj og vibrationer bliver ofte overset i tomgangsspecifikationerne, men alligevel er de pålidelige indikatorer for systemets sundhed. En slidt stålløber med en uregelmæssig overflade genererer vibrationer, der forplanter sig langs båndet og ind i transportørstrukturen. Denne vibration løsner fastgørelseselementer, udmatter svejsninger og øger antallet af lejefejl i tilstødende valser. Det skaber også et arbejdsmiljø, der er ubehageligt og potentielt farligt.

Keramiske ruller kører glattere, fordi deres overflader forbliver formstabile gennem hele deres levetid. Den målte støjreduktion på cirka 15 decibel sammenlignet med stålvalser er signifikant i lukkede overførselsstationer og tunneler, hvor lydniveauet kan overskride sikre eksponeringsgrænser. Lavere vibrationer betyder også lavere rullemodstand, hvilket udmønter sig i reduceret drivkraftbehov over længden af ​​en lang transportør.

Hvor hvert materiale vinder

• Keramisk:Bærende løb med høj slid, korrosive miljøer, højtemperaturzoner og applikationer med problemer med materialevedhæftning.
• Stål:Primære stødzoner, lav slidstyrke og situationer, hvor den laveste startomkostning er det dominerende kriterium.
• Polymer:Let transport, moderat slid og applikationer, hvor lav vægt og støjsvag drift betyder mere end termisk modstand.
• Gummi-skive:Læssesteder og overførselsrender, hvor stødabsorbering er det primære krav.

Hvornår skal du specificere en keramisk transportør til dit system?

Keramiske styrehjul er ikke en universel erstatning for hver rulle i hver transportør. De leverer den største værdi, når driftsmiljøet pålægger forhold, der hurtigt nedbryder konventionelle komponenter. Følgende kriterier hjælper med at bestemme, om keramik er den passende specifikation for en given position i transportbåndet.

Højt prioriterede applikationer til keramiske tomgange

1. Materialer med høj slidstyrke:Kul, jernmalm, kobberkoncentrat, klinker, slagger og byggeaffald indeholder skarpe, hårde partikler, der sliber ståloverflader væk.
2. Korrosive miljøer:Gødningsanlæg, klor-alkali-anlæg, kysthavne og enhver operation, hvor fugt fører sure eller alkaliske forbindelser ind på transportbåndets struktur.
3. Høj temperatur service:Koksanlæg, sintringsanlæg og tilførselslinjer til cementovne, hvor transporteret materiale bevarer restvarme, der nedbryder polymer eller coatede valser.
4. Problemer med materialeopbygning:Klæbrig eller fugtig last, der klæber til stålruller, hvilket forårsager remforskydning og øget drivkraftbehov.
5. Fjerninstallationer eller vanskeligt tilgængelige installationer:Landtransportører, der krydser terræn, hvor adgangen til vedligeholdelse er begrænset, og udskiftning af komponenter er dyrt i arbejdstimer.

Hvor Keramik måske ikke er det første valg

• Primære påvirkningszoner:Området direkte under en sliskeudledning kræver stødabsorberende ruller. Keramiske styrehjul skal installeres nedstrøms, efter at materialestrømmen har sat sig på båndet.
• Lette rengøringsapplikationer:Til transport af tørre, ikke-slibende materialer i kontrollerede miljøer kan standardstål- eller polymertømningshjul levere tilstrækkelig ydeevne til lavere startomkostninger.
• Systemer med alvorlige problemer med bæltesporing:Mens keramiske tomgange reducerer adhæsionsrelateret fejljustering, korrigerer de ikke strukturelle tilpasningsproblemer. Adressering af ramme firkantet og træning af tomgangsplacering har prioritet.
• Ekstrem stødbelastning:Operationer, hvor store klumper rutinemæssigt falder ned på bærekørslen, kræver slagklassificerede ruller frem for hårde keramiske skaller.

For operationer, der falder inden for de højprioriterede kategorier, angives enKeramisk transportørhjulrepræsenterer en målrettet ingeniørbeslutning snarere end en premium-opgradering, der anvendes vilkårligt. Den korrekte tilgang er at kortlægge transportørens slidprofil og installere keramiske ruller på de steder, hvor slid, korrosion eller vedhæftning er mest alvorlig.

Beregning af specifikationsgrænsen

En praktisk metode til at beslutte, hvor keramik skal placeres, er at opdele transportøren i zoner baseret på eksponering. Læssezonen behandles separat og specificeres med slagruller. De første halvtreds meter nedstrøms for lastning oplever typisk det højeste slid, fordi materialet stadig bundfælder sig, og fine partikler stadig er luftbårne. Mid-run oplever steady-state slid. Ud- og returløbet oplever deres egne distinkte slidmønstre.

Keramiske ruller giver det stærkeste afkast i de zoner, hvor slibende slid er kontinuerligt, og hvor båndskader ville være dyrest at reparere. I mange installationer fungerer en hybrid tilgang bedst: stødruller ved læssepunktet, keramiske ruller gennem de slidstærke bæresektioner og standardruller på returløbet, hvor belastningerne er lette, og sliddet er minimalt. Denne zoneinddelingsstrategi fanger ydelsesfordelen uden at overspecificere hele transportøren.

Hvordan vedligeholdes keramiske tomgangshjul for maksimal levetid?

Keramiske løbehjul kræver mindre hyppige indgreb end stålruller, men de er ikke vedligeholdelsesfrie. Et struktureret inspektionsprogram sikrer, at fordelene ved keramisk teknologi realiseres fuldt ud over komponentens levetid, og det fanger den sjældne fejl, før den beskadiger remmen.

Rutineinspektionstjekliste

• Visuel rotationskontrol:Bekræft, at hver medløber roterer frit i hånden eller med et bærbart rotationsværktøj. En keramisk rulle, der er holdt op med at rotere, slides fladt på den ene side og mister sin ydeevnefordel.
• Vurdering af overfladetilstand:Undersøg den keramiske skal for spåner, revner eller tab af glasur. Mindre ujævnheder i overfladen kan være acceptable, men dybe revner, der blotlægger akslen, kræver udskiftning.
• Verifikation af seglintegritet:Keramiske tomgange bruger labyrint eller læbeforseglinger til at beskytte lejer. Tjek for smøremiddellækage eller støvindtrængning omkring endedækslerne, hvilket indikerer forseglingsforringelse.
• Bæltesporingsobservation:Overvåg bæltets position gennem de keramiske styresektioner. Et skift i sporingen kan indikere en fastklemt rulle eller en ændring i materialebelastningsmønsteret.
• Kontrol af fastgørelsesmoment:Kontroller, at beslagsbolte og rammeforbindelser forbliver stramme. Vibration kan løsne fastgørelseselementer over tid, selv når rullerne er sunde.

Retningslinjer for rengøring og håndtering

Den glatte keramiske overflade afgiver naturligvis det meste materiale, men periodisk rengøring kan være påkrævet i klæbrige applikationer. Vand, helst blødgjort, er tilstrækkeligt til at fjerne ophobet materiale. Brug ikke rengøringsmidler eller slibende rengøringsmidler, da disse kan efterlade rester, der fremmer vedhæftning og kan angribe tætningsmaterialerne.

Undgå at slå den keramiske overflade mod hårde genstande, når du håndterer keramiske styrehjul under installation eller udskiftning. Materialet er hårdt, men ikke slagfast. En tabt tomgang kan revne, selv når skaden ikke umiddelbart er synlig, og en revnet skal kan pludselig svigte, når den først er under belastning. Opbevar reserveruller på polstrede stativer og transporter dem i deres originale emballage, når det er muligt.

Praksis for smøring af lejer

De fleste keramiske styrehjul er forsynet med forseglede lejer, hvilket betyder, at der ikke kræves marksmøring. I applikationer med høj temperatur eller høj hastighed inkluderer nogle designs dog fedtfittings, der tillader periodisk gensmøring. Når eftersmøring er specificeret, skal du kun bruge den smøremiddelkvalitet, som anbefales af producenten. Blanding af inkompatible fedtstoffer kan få smøremidlet til at bryde ned, hvilket fører til lejeknap.

Hvilken installations- og idriftsættelsespraksis beskytter keramiske ruller?

Selv den bedste valse vil underpræstere, hvis den er installeret forkert. Keramiske styrehjul er præcisionskomponenter, og den måde, de monteres, justeres og idriftsættes på, afgør, om de leverer deres fulde levetid eller fejler for tidligt af undgåelige årsager.

Grundlæggende om justering og afstand

• Ramme firkantet:Kontroller, at transportørrammen er firkantet og plan, før du installerer ruller. En ramme, der er ude af firkant, tvinger bæltet til at køre mod tomgangsflanger, hvilket genererer friktion på begge sider.
• Rullehøjdekonsistens:Brug en strenglinje eller laserniveau for at bekræfte, at alle ruller i en sektion sidder i samme højde. En lav rulle bliver et slidfokuspunkt.
• Korrekt beslagsretning:Monter beslag, så valsen sidder lige i truget uden at vride. En snoet rulle forårsager ujævn bæltekontakt og accelereret slid.
• Korrekt afstand:Følg den tekniske afstandsplan for båndbredden og materialebelastningen. Udvid ikke afstanden for at reducere antallet af komponenter.

Idriftsættelseskontrol efter installation

1. Manuel rotationstest:Drej hver nyinstalleret rulle med hånden, før du starter transportøren. Enhver rulle, der ikke drejer frit, skal undersøges og korrigeres.
2. Bæltesporingsløb:Kør transportøren tom og observer båndets sporing gennem de nye rullesektioner. Foretag justeringer af træningshjulene, før du læser materiale.
3. Indlæst prøveversion:Indfør materiale gradvist og overvåg båndposition, motorstrøm og enhver usædvanlig støj fra de nye rullepositioner.
4. Termisk kontrol:Efter flere timers drift skal lejehusene kontrolleres for for høj varme. Varme lejer indikerer et smøre- eller justeringsproblem.
5. Dokumentation:Registrer installationsdato, position og rulletype, så inspektionsintervaller og udskiftningsplanlægning kan styres systematisk.

En korrekt idriftsat transportør med keramiske ruller i de rigtige positioner vil køre mere støjsvage, spore bedre og kræve færre indgreb end en transportør, der udelukkende er udstyret med stålruller. Installationsfasen er, hvor denne pålidelighed enten er sikret eller spildt. At investere tid i justering og verifikation under idriftsættelse betaler sig tilbage gennem mange års stabil drift.
