Ved håndtering af bulkmaterialer påtvinger selve transportbåndet opmærksomhed. Det er synligt, dyrt og naturligvis kritisk for driften. Alligevel bestemmer de komponenter, der understøtter båndet - transportøren, der bærer rullesamlinger, der bærer belastningen af ​​tusindvis af tons materiale dag efter dag - båndets levetid mere direkte end nogen anden faktor. En forkert justeret eller fastklemt transportørrulle skaber et slidpunkt, der slider bånddækslet, genererer varme, øger strømforbruget og i sidste ende forårsager for tidlig båndudskiftning, der koster titusindvis af dollars.

Transportør bærende rulleproducenter har reageret med specialiserede designs, der adresserer specifikke driftsmæssige udfordringer: materialeopbygning, båndsporing, slagfasthed og miljøkorrosion. Blandt disse specialiserede varianter tjener spiralløbehjulet, parallelt kamløbehjul, omvendt V-type løbehjul og keramiske transportbåndshjul hver især forskellige applikationer. Disse transportørbærende rulletyper deler fælles fremstillingselementer – højfrekvente svejsede rør, højdensitets nylontætninger, lejer og rundstål – men adskiller sig i overfladekonfiguration og funktionel optimering.

Hvorfor valg af rullebånd er vigtigt

Et transportørsystem er kun så pålideligt som dets bærende rulletog. Transportørens bærerulle understøtter båndet og materialebelastningen, mens den bibeholder korrekt båndjustering. Når en rulle svigter, følger konsekvenserne:

• Bælteskader: En fastgjort transportørrulle bliver en stationær slibende overflade, der skærer en rille ind i det bevægelige bånddæksel
• Øget modstand: Ikke-roterende eller højmodstandsruller øger drivmotorens strømforbrug
• Materialespild: Forkert justerede ruller tillader bælte fejlsporing, dumpning af materiale fra siden af ​​systemet
• Strukturel belastning: Ujævn rullemodstand skaber variationer i remspændingen, som belaster splejsninger og driver

De specialiserede transportørbærende rulledesigns, der er beskrevet nedenfor, adresserer hver især specifikke fejltilstande, der er almindelige i bestemte industrier og applikationer.

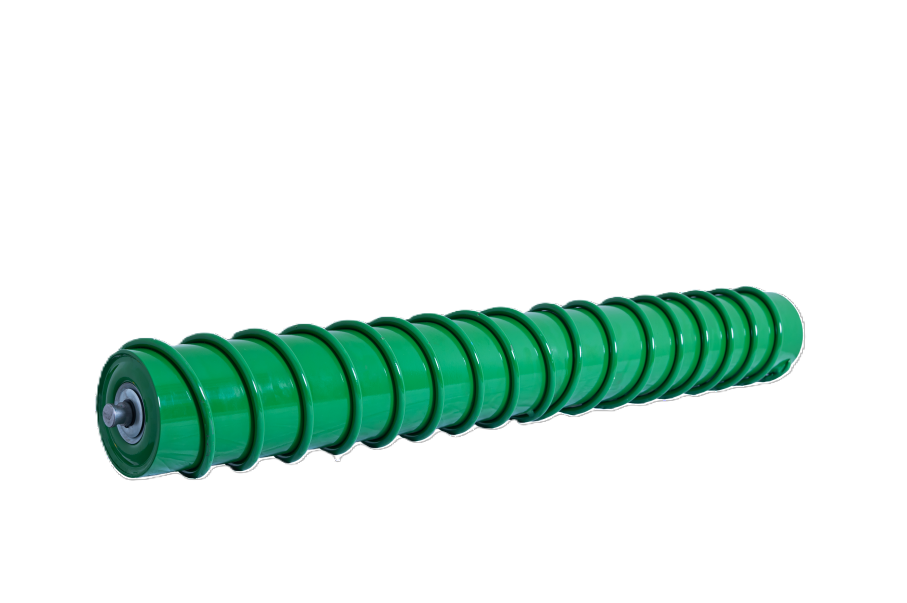

Spiral Idler: Selvrensende for klæbrige materialer

Spiralhjulet er en transportørbærende rullevariant designet til applikationer, hvor materialetransport klæber til båndets overflade. Lavet af højfrekvente svejsede rør, nylontætninger med høj densitet, spiralfjedre, lejer og rundt stål, har spiralhjulet en spiralformet overfladekonfiguration.

Driftsprincip

Når båndet passerer over spiralhjulet, skaber det spiralformede mønster differentielle kontaktpunkter, der bryder overfladespændingen mellem båndet og klæbet materiale. Klæbrige aflejringer - ler, vådt sand, knust malm med fugt - frigives fra båndets overflade i stedet for at samle sig på transportørens bærerulle.

Nøgleapplikationer

• Aggregat og sandbehandling
• Håndtering af ler og mineraler
• Kulberedningsanlæg
• Ethvert bælte, der transporterer klæbrige eller højfugtige materialer

Spiraldesignet reducerer behovet for separate båndskrabere og rengøringsmidler, som i sig selv kræver vedligeholdelse og justering. For operatører, der søger en transportørrulle med passiv selvrensende evne, giver spiralhjulet en vedligeholdelsesfri løsning.

Parallel kamløber: Rengøring af returbånd med selvrensende struktur

Parallelkamløberen er en typetransportør bærende rullespecifikt konfigureret til returbælteanvendelser. Den er lavet af højfrekvente svejsede rør, højdensitets nylontætninger, kamformede gummiringe, afstandsstykker, lejer og rundstål.

Returbæltefunktion

På retursiden af ​​et transportørsystem - den del af båndet, der bevæger sig tom under transportbanen - kan materialetransport ophobes, falde af langs returvejen og skabe problemer med husholdningen. Parallelkammen er en transportørrulle, der er designet til at fastgøre returbånd og samtidig sørge for aktiv rengøring.

Selvrensende egenskaber

De kamformede gummiringe skaber en mekanisk rensevirkning på bæltets overflade. Når returbåndet passerer over denne transportør-bærende rulle, løsnes det klæbte materiale og falder væk i stedet for at bevæge sig med båndet til haleremskiven. Nøgleydelsesegenskaber omfatter:

• Lavt støjniveau: Kamdesign reducerer kontaktstøj sammenlignet med ruller med fast overflade
• Tyk rørvæg: Forbedret strukturel holdbarhed til returservice
• Fleksibel rotation: Lav rullemodstand minimerer effekttab
• Lav modstand: Reduceret lejemodstand sammenlignet med konventionelle returløbehjul

Til faciliteter, der kæmper med materialetilbageførsel langs transportørens returveje, tilbyder den parallelle kamhjul en passiv rengøringsløsning, der ikke kræver ekstern strøm eller kontrolsystemer.

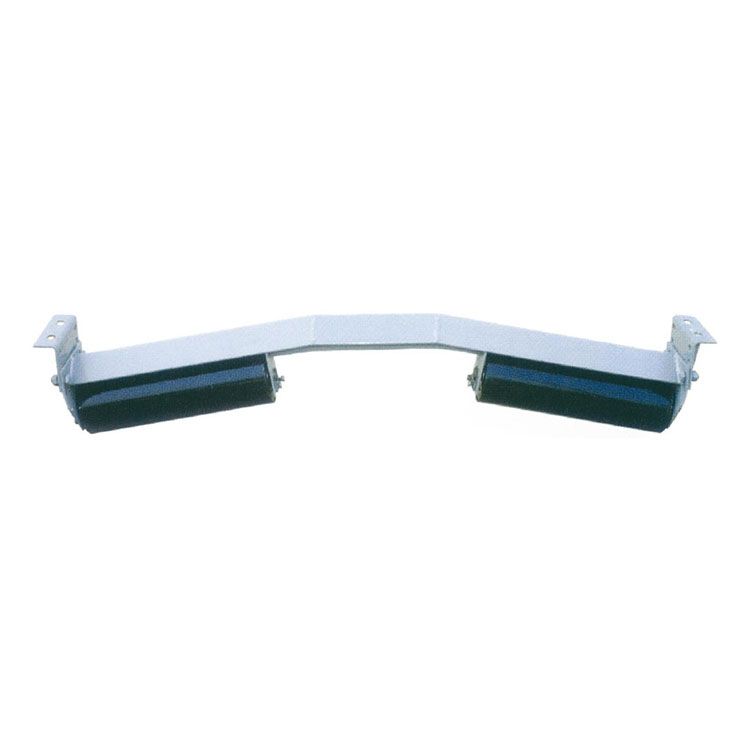

Inverteret V-type tomgang: Bælteundertrykkelse og sporing

Den omvendte V-type tomgang er en transportør-bærende rulle, der primært bruges til at fiksere vinkelændringen på returbåndet i båndtransportsystemer. Dens primære funktion er bæltedæmpning - forhindrer bæltet i at flyve opad og ridse strukturelle komponenter.

Bæltedæmpningsfunktion

På lange transportører, især dem med skrå sektioner eller høje båndhastigheder, kan returbåndet løfte sig af de tomgangsruller på grund af båndspændingsdynamik eller luftindblanding. Et bælte, der flyver opad, kommer i kontakt med konstruktionsstål - tværbjælker, stringere, gangbroer - hvilket forårsager slid på dækslet og potentiel beskadigelse af bæltekanten.

Den omvendte V-konfiguration af denne transportørrulle skaber en profil, der fanger båndet og holder det nede, og bevarer en ensartet kontakt, mens den tillader fri rotation. I modsætning til flade returløbehjul, der tillader lodret båndbevægelse, begrænser den omvendte V-form båndets position fysisk.

Tætning og miljøbeskyttelse

Begge ender af denne transportørrulle har labyrintforseglingsstrukturer kombineret med dobbeltsidede forseglede lejer. Dette dobbeltbarrieresystem giver:

• Støvbeskyttelse: Labyrinttætninger forhindrer indtrængning af fine partikler
• Vandtæthed: Dobbeltsidede tætninger udelukker fugt i våde omgivelser
• Forlænget lejelevetid: Udelukkelse af forurening korrelerer direkte med lejets levetid

For transportbåndstransporterende rulleprodukter, der opererer i støvede eller våde omgivelser - miner, stenbrud, udendørs lagertransportører - er tætningskvaliteten ofte forskellen mellem tre måneder og tre års levetid.

Keramisk transportørhjul: Slid- og korrosionsbestandighed

Den keramiske transportørrulle er en transportørbærende rulle konstrueret med aluminiumoxidoverflader (aluminiumoxid) i stedet for stål eller gummi. Dette materialevalg giver specifikke fordele til aggressive applikationer.

Materialeegenskaber

Aluminiumoxid (Al₂O₃) keramik tilbyder:

• Høj hårdhed: Overstiger 80 på Rockwell HRA-skalaen, betydeligt hårdere end stål
• Syrebestandighed: Upåvirket af sure opløsninger, der korroderer stålruller
• Alkali-resistens: Kemisk stabil i basale miljøer
• Slidstyrke: Overlever kontakt med skarpe, hårde materialer, der ville revne stål eller gummi

Egnede applikationer

Den keramiske transportørrulle er meget udbredt i minedrift, sand og grus, stålmetallurgi, kemisk industri og andre industrier, hvor:

• Materialer med høj hårdhed (jernmalm, taconit, granit) slider hurtigt stålhjulene væk
• Korrosive miljøer (gødningsanlæg, kemisk håndtering) angriber ståloverflader
• Høje båndhastigheder accelererer slid på konventionelle transportbåndsbærende rulleoverflader

Afvejninger

Keramiske løbehjul koster typisk mere end stålhjul og er tungere, hvilket kræver overvejelse af remtrækkapacitet og strukturel støtte. Men for operationer, der oplever tomgangsskift med få måneders mellemrum på grund af slid, retfærdiggør den forlængede levetid for keramik ofte præmien. Den keramiske transportørrulle giver længere intervaller mellem udskiftninger, hvilket reducerer arbejdsomkostninger og nedetid for vedligeholdelse.

Almindelige produktionskvalitetsindikatorer

På tværs af alle transportbåndsbærende rulletyper - spiral, kam, omvendt V, keramik - indikerer visse fremstillingsegenskaber kvalitet uanset konfiguration.

Højfrekvent svejset rør

Rørlegemet på en transportørrulle skal være lige, rundt og konsekvent vægtykkelse. Højfrekvent svejsning producerer en søm med minimal intern flash og ensartet metallurgi. Rør af dårlig kvalitet forårsager rulleexcentricitet, hvilket skaber vibrationer og bæltefladder.

Nylontætninger med høj densitet

Tætninger udelukker forurening. Lavdensitetsforseglinger absorberer fugt, svulmer op og mister effektivitet. Nylon med høj densitet bevarer dimensionsstabilitet, holder smøremiddel inde og holder forurenende stoffer ude. Den transportørbærende rulletætning er ofte den komponent, der bestemmer levetiden.

Lejer

Dobbeltsidede forseglede lejer (også kaldet forseglede lejer) er forsmurte og kræver ingen vedligeholdelse. Valget af transportørbærende rullelejer skal matche kravene til belastning og hastighed; underdimensionerede lejer svigter for tidligt, mens overdimensionerede lejer øger omkostningerne unødigt.

Rundt stål

Akselender og lejemonteringsflader kræver god rundhed og overfladefinish. Upræcise aksler skaber fejljustering, belaster lejer ujævnt og forårsager tidlig svigt af den transportørbærende rullesamling.
